製品紹介
工場や倉庫等で使用する反転機
設計・製作

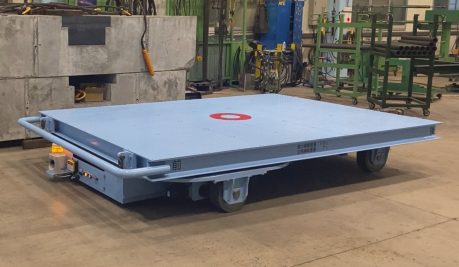

旋回台車
![](http://www.shingai.co.jp/wp/wp-content/uploads/2021/12/senkai02.jpg)
自社開発の旋回台車です。
コンクリート床面に多少の段差や傾斜があっても問題ありません。
![](http://www.shingai.co.jp/wp/wp-content/uploads/2021/12/senkai03.jpg)
![](http://www.shingai.co.jp/wp/wp-content/uploads/2021/12/senkai04.jpg)

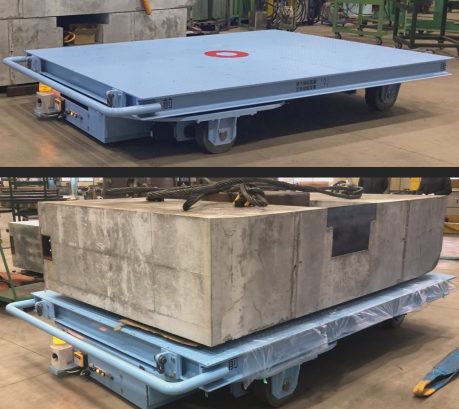

重荷重のものを最小スペースで旋回させます!
バッテリー式で無線操作となります。
搬送したいものの大きさや重量に合わせて、テーブル寸法、積載荷重、安全装置等、お客さまのニーズに合わせて設計致します。
お気軽にお問い合わせくださいませ。
リフター
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/lifter_03.jpg)
重量物の昇降に最適!
工場や倉庫等での昇降装置を設計製作致します。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/lifter_01.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/lifter_02.jpg)
移動式リフターも可能!まずはお問合せください。
工場やワークに合わせて移動式リフターも可能です。
昇降したいものの大きさや重量に合わせて、テーブル寸法、積載荷重、揚程等、お客さまのニーズに合わせて設計致します。
お気軽にお問い合わせくださいませ。
200Tプレス
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/200tpress_03.jpg)
大型製缶品の矯正に最適!
製缶品の矯正用プレス装置を設計製作致します。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/200tpress_01.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/200tpress_02.jpg)
矯正作業をラクラク簡単に
ガントリータイプなので段取りも矯正作業も簡単です。
門型コラムを端に寄せた状態でワークセットが可能なため、段取りがラクラク。
一旦セットしたワークは動かすことなくそのままでプレスポイントを変えながら矯正可能。
天井クレーンからダイレクトにローディングも可能。
オプション対応!お気軽にお問合せください。
矯正されたいワークに合わせて、加圧能力、テーブル寸法、シリンダー数、機械寸法等、お客さまのニーズに合わせて設計致します。
お気軽にお問い合わせくださいませ。
油圧式反転機
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/p1000151.jpg)
重量物の反転に最適!
工場や倉庫等での反転機を設計製作致します。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/turnover_02.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/turnover_04.jpg)
より安全・スムーズに反転
油圧方式でスムーズに90度反転可能。
吊り上げ作業や固定作業が少なく安全。
アームの可動で多様なワークサイズに対応も可能。
オプション対応!お気軽にお問合せください。
反転されたいワークに合わせて、偏心荷重、回転速度、対応寸法、反転方式等、お客様のニーズに合わせて設計致します。
お気軽にお問い合わせくださいませ。
油圧式反転機「SUH12」
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/suh12_08.jpg)
素早く。安全に。安心して反転!
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/suh12_07.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/suh12_02.jpg)
安全性向上
据え置き反転により、吊り上げによる危険はゼロ。
吊り上げ作業や固定作業が減り、より早く、よりセーフティに。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/suh12_03.jpg)
作業性向上
一度のセットで継続作業が可能。作業効率UP!
油圧方式でスムーズに90度反転。
アームが可動!
一台で大小様々なワークに対応可能。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/suh12_04.jpg)
※アーム可動範囲は1125mm。
オプション対応!お気軽にお問合せください。
操作は無線操作も可能です。
全長の変更・ワーク重量変更等、お困りな点をお聞かせください。
吊りベルト式電動無線反転機「SHT28」
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000323.jpg)
現場のニーズを【カタチ】にしました!
作業効率が格段に向上します。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/SHT28.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000324.jpg)
ワークを選ばない多様性
ナイロンスリングチェーンを使用。大切な製品を傷つけません。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000325.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000327.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000326.jpg)
場所を選ばない利便性
屋外作業に最適!バッテリー+無線操作で、フォークリフトに乗ったままの作業も可能です。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000328.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/000329.jpg)
高効率化を実現
キャスター装備。リモコンスイッチ採用。
型式 | SHT28-2M / 1.2M |
---|---|
最大吊り荷重 | 2.8TON |
最大巻上荷重 | 7.35kM(375kgx2=750kg) |
巻上揚程 | 2m(ロードチェーン長さ:2.5mx2本) |
巻上速度 | 2.3m/min |
本体重量 | 1.96kN(200kg) |
電源 | DC24V(バッテリー12Vx2) |
操作スイッチ | 2点押釦スイッチ(正転・反転)無線式 |
参考適用スリング | 3E-50x5m(1.5TON以上) |
稼働時間 | 満充電した場合連続約2.5h |
吊りベルト式電動反転機「SHT100」
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_04.jpg)
無駄な移動は無し!その場で宙吊り反転!
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_01.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_02.jpg)
吊り天秤方式採用!
吊り天秤方式により、ワークの吊り位置を自由に調整できます。
ご希望のワーク長さに合わせて、吊り天秤の製作が可能です。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_07.jpg)
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_09.jpg)
多様なワークをラクラク反転!
ロードチェーン+ナイロンスリングの採用により、ワークを選びません。
手元のリモコンで回転もラクラクコントロール。反転角度も任意の角度で止められます。
※写真は全長12M。重量2t。最大吊り荷重は10t。
![](http://www.shingai.co.jp/wp/wp-content/themes/shingai/img/sht100_041.jpg)
オプション対応!お気軽にお問合せください。
シャックル取付穴ピッチは調整可能。
操作は無線操作も可能です。
反転機全長の変更・ワーク重量変更等、お困りな点をお聞かせください。
